নির্বাচনের সারণী থেকে, আপনি কণা ফাইবার ধারণকারী স্লারিতে ব্যবহৃত ফ্লোমিটারগুলি খুঁজে পেতে পারেন: ডিফারেনশিয়াল প্রেসার ফ্লোমিটারের মধ্যে রয়েছে কনুই, কীলক-আকৃতির টিউব, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, ডপলার আল্ট্রাসনিক ফ্লোমিটার,ঘূর্ণি ফ্লোমিটার, টার্গেট ফ্লোমিটার, কোরিওলিস ভর ফ্লোমিটার, ইত্যাদি। ব্যবহারের শর্ত এবং বিভিন্ন ফ্লোমিটারের পরিমাপ কার্যক্ষমতা অনুযায়ী, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার হল স্লারি প্রবাহ পরিমাপের জন্য প্রথম পছন্দ, যদি না পরিমাপ করা স্লারি অ-পরিবাহী না হয় বা ফেরোম্যাগনেটিক কণা থাকে, এবং পরিমাপ ফ্লো সেন্সর অ্যাক্সেস করার জন্য পাইপলাইন সিস্টেমটি কেটে ফেলার অনুমতি নেই। অন্য ফ্লোমিটার চয়ন করুন। রিপোর্ট অনুযায়ী, 65 শতাংশ পর্যন্ত পাল্ভারাইজড কয়লা কন্টেন্ট সহ কয়লা-জলের স্লারির প্রবাহের হার পরিমাপ করার জন্য বহু বছরের প্রয়োগের অভিজ্ঞতা সেরা ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার হিসাবে বিবেচিত হয়।
স্লারি পরিমাপ করতে ডিফারেনশিয়াল প্রেসার ফ্লোমিটার ব্যবহার করা যেতে পারে। কনুই, ওয়েজ-আকৃতির টিউব এবং অ্যানুলার টিউব ছাড়াও, ডিফারেনশিয়াল প্রেসার সেন্সরটি বৃত্তাকার অরিফিস প্লেট এবং এককেন্দ্রিক অরিফিস প্লেটের জন্যও ব্যবহার করা যেতে পারে যখন কঠিন স্তরটি ছোট হয়। ভেঞ্চুরি টিউবও পরিমাপের জন্য ব্যবহার করা হয়। .
ডপলার আল্ট্রাসোনিক ফ্লোমিটার পাইপ কেটে এবং পাইপের বাইরে একটি অতিস্বনক ট্রান্সডুসার (প্রোব) ক্ল্যাম্প না করে পরিমাপ করা যেতে পারে, তবে পরিমাপের সঠিকতা বেশি নয়।
ঘূর্ণি ফ্লোমিটার শুধুমাত্র অল্প পরিমাণে পাউডার ধারণকারী কঠিন পদার্থ পরিমাপ করতে পারে, এবং কঠিন উপাদান বড় বা ফাইব্রাস গোলমাল সৃষ্টি করবে এবং ব্যবহার করা যাবে না।
টার্গেট ফ্লোমিটার ব্যবহার করা হয় তরল প্রবাহের জন্য যেমন ভারী তেল বা অবশিষ্ট তেল যাতে পাল্ভারাইজড কয়লা থাকে এবং স্ট্রেন টার্গেট ফ্লোমিটার ব্যবহার করা হয়।
স্লারি পরিমাপের জন্য প্রয়োগ করা কোরিওলিস ভর ফ্লোমিটারের অভিজ্ঞতা সাধারণত এর স্ট্রেইট-টিউব মাপার টিউবের জন্য উপযুক্ত, কিন্তু প্রয়োগ করার অভিজ্ঞতা খুব বেশি নেই।
বন্ধ পাইপলাইনে তরল বড় প্রবাহ পরিমাপের জন্য পছন্দ
এখানে উল্লিখিত বৃহৎ প্রবাহটি "তুলনামূলকভাবে বড় প্রবাহ" নির্দেশ করে না যখন একটি নির্দিষ্ট পাইপের ব্যাসের প্রবাহ বেগ বেশি হয়, তবে প্রবাহের পরম মানের বৃহৎ প্রবাহকে বোঝায়। যেহেতু পাইপলাইন দ্বারা পরিবাহিত তরলের প্রবাহের বেগ একটি নির্দিষ্ট পরিসীমা রয়েছে, তাই কম সান্দ্রতা তরলের অর্থনৈতিক প্রবাহ বেগ সাধারণত 1~3m/s হয়। অতএব, এখানে উল্লিখিত "বড় প্রবাহ" পরিমাপটি বড় পাইপলাইনের প্রবাহের পরিমাপকে বোঝায়।

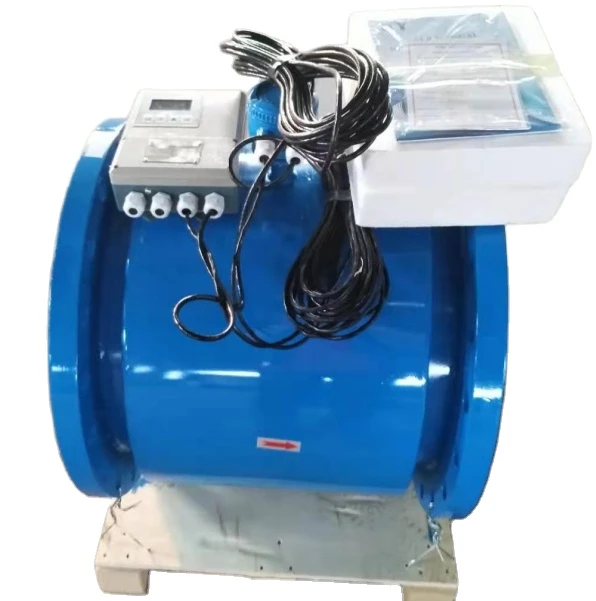

সাধারণভাবে বলতে গেলে, DN300 এর নীচে পাইপ ব্যাস সহ ফ্লোমিটারকে ছোট এবং মাঝারি পাইপ ব্যাস ফ্লোমিটার বলা হয়, DN300~ DN400 এর উপরে যেটিকে বড় পাইপ ব্যাস ফ্লোমিটার বলা হয় এবং DN1200 এর উপরে যেটিকে অতিরিক্ত বড় পাইপ ব্যাস ফ্লোমিটার বলা হয়। সাধারণত, অতিরিক্ত-বড় ব্যাসের পাইপের তরল প্রবাহ পরিমাপ প্রধানত জল, এবং জল ছাড়াও, পেট্রোলিয়াম পণ্য আছে। সাধারণত, বড় ব্যাসের ফ্লোমিটারের মধ্যে রয়েছে ডিফারেনশিয়াল প্রেসার ফ্লোমিটার,ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, অতিস্বনক ফ্লোমিটার এবং সন্নিবেশ ফ্লোমিটার। এছাড়াও DN300~DN500 এর জন্য ইতিবাচক স্থানচ্যুতি ফ্লোমিটার এবং টারবাইন ফ্লোমিটার রয়েছে।
1. ইনস্টলেশন শর্তাবলী
ইনস্টলেশনের শর্তগুলি মূলত পরিমাপ পদ্ধতিটি পাইপ প্রবাহকে কেটে ফেলা এবং অপারেশন স্থগিত করার অনুমতি দেয় কিনা, পাইপের উপর ছিদ্র ড্রিল করার অনুমতি দেওয়া হয় কিনা এবং পাইপ প্রবাহকে কেটে ফেলার অনুমতি দেওয়া হয় কিনা তার উপর ভিত্তি করে। প্রবাহ সেন্সর ইনস্টল করুন।
যদি ফ্লো সেন্সরকে পাইপ প্রবাহ বন্ধ করার অনুমতি দেওয়া হয়, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, পাইপ বিভাগ পরিমাপকারী অতিস্বনক ফ্লোমিটার, ইতিবাচক স্থানচ্যুতি ফ্লোমিটার এবং টারবাইন ফ্লোমিটার নির্বাচন করা যেতে পারে।
এক্সট্রাপোলেশন ট্রান্সডুসার অতিস্বনক ফ্লোমিটার এবং সন্নিবেশ ফ্লোমিটার নির্বাচন করা যেতে পারে যদি পাইপলাইনে ছিদ্র করার অনুমতি দেওয়া হয়।
উপরের প্রয়োজনীয়তাগুলি অনুমোদিত না হলে, আপনি শুধুমাত্র একটি বহিরাগত ক্লিপ-অন ট্রান্সডুসার সহ একটি অতিস্বনক ফ্লোমিটার চয়ন করতে পারেন৷
2. পরিমাপ সঠিকতা প্রয়োজনীয়তা
হেফাজত স্থানান্তরের জন্য উচ্চ পরিমাপের নির্ভুলতা এবং অ-পরিবাহী তরল, পরিমাপ পাইপ বিভাগ সহ অতিস্বনক ফ্লোমিটার, মাল্টি-চ্যানেল আল্ট্রাসনিক ফ্লোমিটার, ঘূর্ণি ফ্লোমিটার এবং ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারগুলি পরিবাহী তরলগুলির জন্যও নির্বাচন করা যেতে পারে।
নিয়ন্ত্রণ অনুপাতের জন্য, ডিফারেনশিয়াল চাপ Venturi টিউব এবং বহিরাগত ক্ল্যাম্পিং ট্রান্সডুসারঅতিস্বনক ফ্লোমিটারনিম্ন পরিমাপ নির্ভুলতা প্রয়োজনীয়তা সঙ্গে নির্বাচন করা যেতে পারে. কম পরিমাপ নির্ভুলতা প্রয়োজনীয়তা সঙ্গে ঐচ্ছিক সন্নিবেশ ফ্লোমিটার.
3. চাপ হ্রাস (পাম্পিং শক্তি খরচ)
বৃহৎ প্রবাহ পরিমাপের পাম্পিং শক্তি খরচ প্রবাহ পরিমাপের অপারেটিং খরচ, চাপ হ্রাস এবং (পাম্পিং শক্তি খরচ) যেমন ডিফারেনশিয়াল প্রেসার ভেনটুরি, ইতিবাচক স্থানচ্যুতি ফ্লোমিটার এবং টারবাইন প্রবাহ গণনার একটি উল্লেখযোগ্য অনুপাতের জন্য দায়ী। ছোটটি হল সন্নিবেশ ফ্লোমিটার, এবং চাপের ক্ষতি ছাড়াই হল ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার।
